四柱举升水平压缩站 当前位置:首页>产品中心>四柱举升水平压缩站

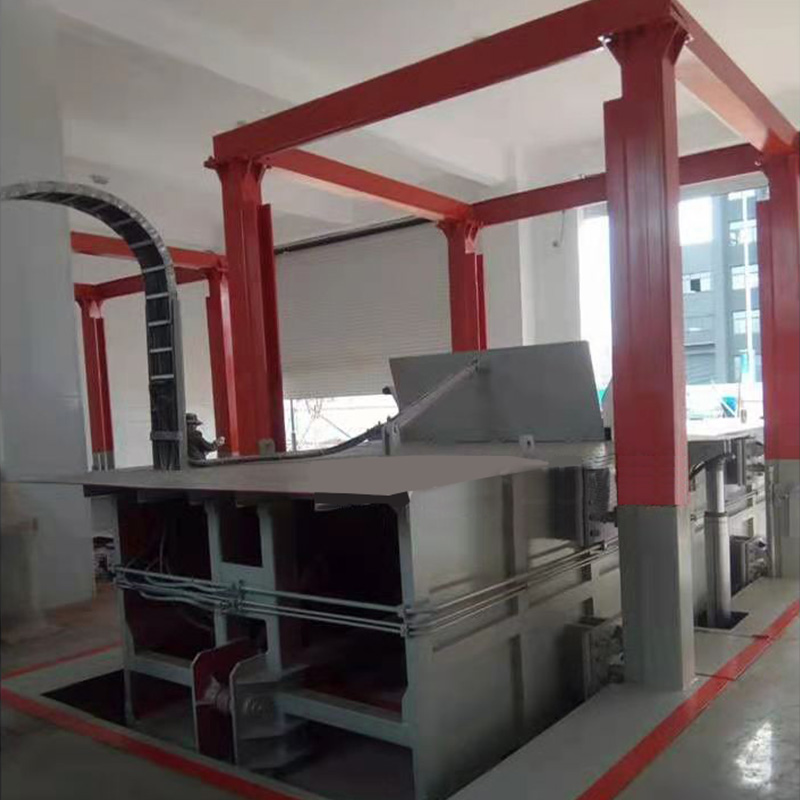

四柱四缸举升水平压缩站
  • 四柱四缸举升水平压缩站
  • 产品简介:
6ffe05ba48e1f85cfaf69c8784f5b6b 72b203dd7b6b6a442007121ed12e96f





1)产品品牌牛邦NBB)。

2)产品的名称地埋四缸水平压缩机

3)产品型号规格NBB28010NBB——牛邦牌垃圾压缩机;280——产品系列号;10—垃圾箱的容积为10-20立方米。

4)产品简介

地埋四缸水平式压缩机10大部分构成:基坑、垃圾箱压缩体、出料门、四缸四柱举升机构、液压推料装置、液压系统、电气系统、排放系统。该产品便于城市生活垃圾的减量化、资源化、产业化和无害化,符合现代城市环保建设的需要,是城市街道、住宅小区生活垃圾收集和清运的理想产品。

 1)工作稳定环保。NBB280-10地埋式垃圾水平压缩机是本公司按照《垃圾转运站设备标准》(JB/10855-2008)和本公司标准而设计生产的,针对同类设备中垃圾不成块、污水外溢、异味较重、举升晃动、维修保养不便等典型问题而开发出的科技含量更高、环保理念更强的新型产品。

2)多次压缩功能。该产品的垃圾箱、压缩推板系统和升降系统等安装于地下坑槽内,垃圾箱的顶部专门设计有垃圾投料口,袋装垃圾或小车转运垃圾都可从投料口投进受圾箱体内;在垃圾箱内安装有由液压缸驱动的压缩推板系统,当垃圾装满或达到设定的垃圾投入到一定体积后,启动推板机构,将垃圾压缩到设定位置并返回,以腾出空间再装垃圾,重复上述动作即可完成垃圾的压缩和垃圾箱的压满。

3)对接方便可靠。在垃圾压缩的过程中,垃圾中的污水经导流管网直接排入沉淀池、经稀释后再排入城市污水处理管道。垃圾压缩后清运时,在液压缸的驱动下,垃圾箱自动升出地面与转运汽车对接,操作推板机构可将垃圾推装入汽车货箱中,并且垃圾箱出料口伸入对接车内400mm左右,可防止大推进的过程中垃圾落入地面。整个工作过程可用有线控制来操纵或无线遥控操作完成。

4)外部环境美观。该设备地面可以不建设其他建筑物,箱体全部沉埋于地下,外形美观,可很好的与周遍环境融为一体。

5)手动/遥控操作。该设备采用了先进的日本元器件,对垃圾压缩、箱体升降、车辆对接等可采用遥控完成,操作人员只需按动有线遥控器即可完成所有动作,操作方便。也可以执行手动控制。

6)垃圾压缩率高。设备压缩力**可达到650KN,普通生活垃圾压缩比可达3:1,并可有效减少垃圾内水份,以便进行后续填埋或焚烧处理。可有效解决当前距离远、车辆运费高的难题,提高了垃圾车的运载效率,降低运营成本。

7)性能特点介绍

序号

内容

产品特点

结构特点

性能特点

1

机械

部分

1、全钢封闭、整体框架式箱(机)体结构

2、刚性支撑与四柱四缸液压举升机构

3、出料门垂直升降机构



4、四轨道推压机构

1、在推压时几何变形量更小、导向可靠,强度好、使用寿命长

2、升降平稳、无偏斜

4、出料与车辆对接时垃圾块不易散落

5、推压头运行平稳震动小

2





液压

系统



1、国内知名高端品牌泵、阀

2、进口密封件

3、国内知名品牌无锡亿恒油缸

1、质量稳定可靠、使用寿命长

2、确保两年内不渗油

3、运行精度高、运行平稳

4、液压安全,稳定,实用.

3



电控

系统







1、日本元器件

2、醒目的仪器、仪表及操作系统

3、特设紧急停止按钮和误动作锁止功能



1、质量稳定可靠.50米之内遥控操作。

2、质量稳定可靠、使用寿命长

3、操作简单便捷、好识别、易掌握

4、限位准确,异常情况下、保证人身和设备安全

4

排污

系统



1、压缩箱内设污水导流管网,独立污水井

2、污水经导流管网直接排入地坑污水沟流入沉淀池、经稀释后再排入污水处理管网



1、地坑干净、压缩时无污水外溢

2、异味较少

3、防止地下污水管网和沉淀池的污水回流





内  容

单位

产品型号

NBB280-10

设备形式

/

地埋四缸水平

压缩形式

/

水平压缩

操作方式

/

面板操作+遥控操作

驱动方式

/

电机液压驱动

日处理能力

t/d

80~100

**压缩力

kN

650

箱体容积

m3

10

设备外形尺寸

(长×宽×高)

t

7400×2600×5500

箱体有效尺寸

(长×宽×高)

mm

4000×1820×1450

投料口尺寸

(长×宽)

mm

800×1820

液压系统理论压力

MPa

21

**顶升高度

mm

3100

设备**压缩力

T

65

电机功率

KW

15

液压方式

/

电机液压驱动

垃圾压缩比

/

3:1

垃圾压缩密度

t/m3

0.75

电源

V/HZ

380V/50HZ

控制方式

/

手动控制/遥控操作

箱体升降形式

/

四柱/油缸顶升

水源

/

城市生活用水

排污系统

/

沉淀池、城市污水管网

设备重量

t

10

排污泵电机功率(选配)

KW

1.1 KW

与车辆对接高度

m

1.45~1.50

油泵噪声

dB

65 dB



(如下图所示)

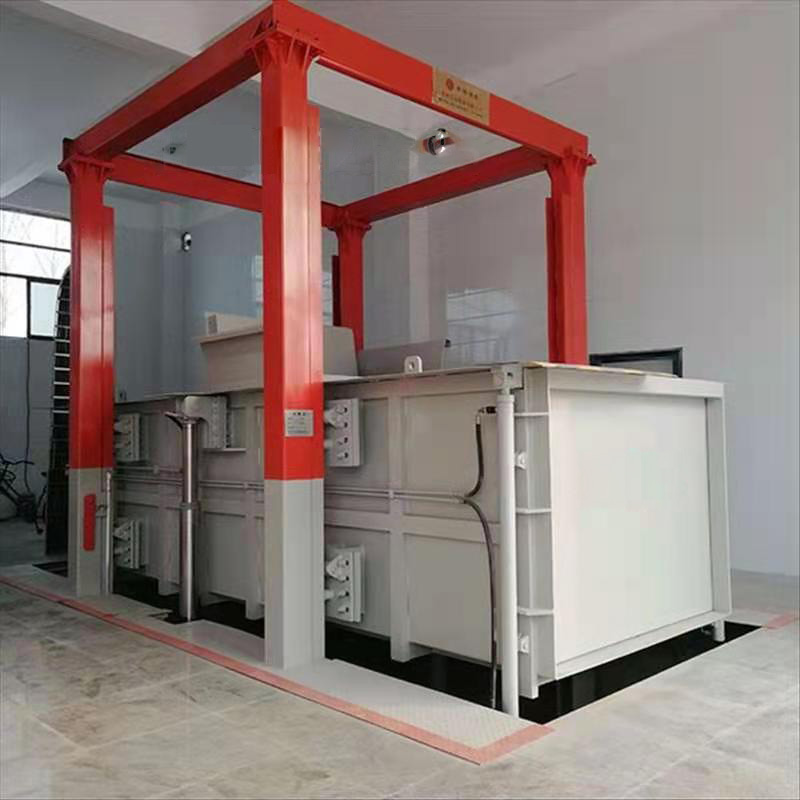

产品实物图

 1)具有完整的机体和液压压缩装置

1)NBB280地埋四缸水平式压缩机为地埋式、水平压缩、四柱升降、整体框架式结构,所以结构件表面经预处理喷涂高防锈底漆。

2箱体结构采用全钢封闭式、整体框架式结构,压缩箱体钢板为16Mn,底面钢板厚度10mm、侧面和顶面钢板8mm,表面喷丸处理,加强筋间隔500mm,箱体容积大于10m3,垃圾站压缩箱体采用整体压型工艺,并作酸洗、钝化和防腐处理,整体框架式结构箱体结构平均使用寿命为10年以上。

3举升装置结构采用的是刚性支撑与液压举升机构,由底部油缸四柱导向架顶升,四柱矩形管(200x200x8)材质采用高强度合金钢Q345;并作酸洗、钝化和防腐处理,举升结构平均使用寿命为10年以上。

4压缩板框采用焊接性能好、刚度强、防腐耐酸性能强的锰板(16MN)(8mm)焊接而成。并作酸洗、钝化和防腐处理,压头结构使用寿命为11年。

5我公司的压缩推板为整体式全框架防垃圾垮塌结构压缩比为3:1,额定压缩力800KN,压实密度大于0.75t/m3







7)喷雾除臭/降尘系统、地坑箱体冲洗装置、污水排放系统相关技术参数表如下:



名称

压力

流量

电源

功率

喷雾除臭/降尘系统(选配)

0.3MPa

6L/min

220V

0.1KW

高压冲洗机(选配)

6 MPa

15L/min

220V

1.3KW

污水排放泵(选配)

8m3/h

220V

0.75KW

(8)箱体设备举升高度:举升后箱体底面与地面高度差≥1.45-1.65米(可以调节定位高度),如下图所示。

箱体设备举升高度

2)完整及完善、有效的污水收集导排系统说明和图示

1在压缩箱体内特设污水导排管网,以保证污水的集中排放,保持地坑干净,避免设备的腐蚀,延长设备的使用寿命。

2垃圾箱左右及底部四轨道式压缩板运行机构。



3完善、有效的污水导排系统流程示意图。

4上述1-4项的结构可从以下实物图片看出和进行实物验证。

5整个储料、压缩、排污全部在地下进行,出料时由液压系统和四缸四柱架举升至垃圾转运车辆对接,由液压推块推至转运车箱体内

完善、有效的污水收集导排系统流程示意

四轨道式压缩推板运行机构图
